Sistema ChovACUSTIC para divisoria simple

Tabique múltiple formado por dos placas de yeso laminado de 13 mm y una lámina viscoelástica de alta densidad ViscoLAM 65 de 4 mm y 6,5 Kg/m2 entre placas, atornilladas a cada lado de una estructura simple de perfiles de chapa de acero galvanizado de 48 mm de ancho, a base de montantes (elementos verticales separados 600 mm entre ellos) y canales (elementos horizontales). Con paneles ChovANAPA (absorbente acústico napa de poliéster) insertados entre montantes. Está solución tiene un espesor de 108 mm y una masa de 58 Kg/m2, y ofrece un aislamiento acústico (RA) de 54,7 dBA y un aislamiento térmico de 1,22 m2·K/W.

Navegación rápida

Descripción

Descripción

  • Placa de yeso laminado (13 mm)
  • ViscoLAM 65 (4 mm). Lámina de aislamiento a ruido aéreo
  • Placa de yeso laminado (13 mm)
  • ChovANAPA (40 mm). Absorbente acústico
  • Banda de aislamiento estructural ELASTOBAND 50 (4 mm)

Sistema ChovACUSTIC® para divisoria simple

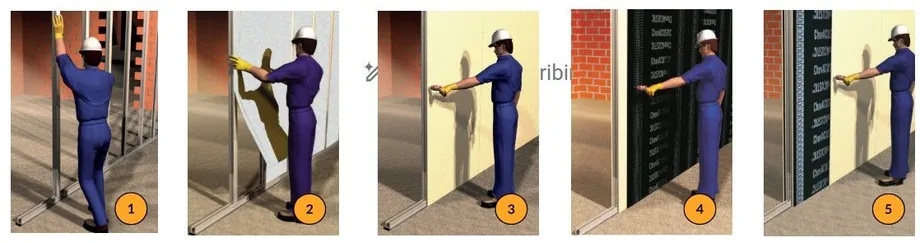

Recomendaciones de ejecución

  1. Montar la estructura metálica del tabique siguiendo las instrucciones de montaje de los sistemas de placa de yeso laminado. La modulación debe ser de 600 mm entre montantes. Antes de la instalación de todos los canales del perímetro se adherirá la banda ELASTOBAND 50 sobre el perfil metálico.
  2. Insertar el absorbente acústico ChovANAPA entre los montantes.
  3. Atornillar la primera capa de placas de yeso laminado de 13 mm a la estructura metálica siguiendo las instrucciones de montaje de los sistemas de placa de yeso laminado.
  4. Fijar la lámina ViscoLAM a la placa de yeso laminado utilizando cualquiera de las siguientes formas:
    1. Mediante tornillos “placa-metal” añadiendo una arandela
    2. Mediante grapas (longitud de pata 8, 10 o 12 mm)

Los diferentes tramos de lámina se colocan a testa y contrapeando las juntas de la placa de yeso laminado.

  1. Atornillar la segunda capa de placas de yeso laminado de 13 mm a la estructura metálica y sellar las juntas entre ellas siguiendo las instrucciones de montaje de los sistemas de placa de yeso laminado. Las placas se colocan contrapeando las juntas de la lámina ViscoLAM.
recomendaciones ejecución D02
